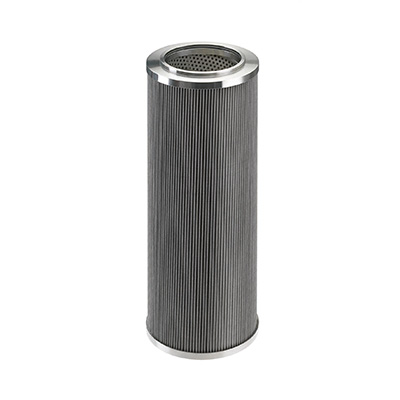

Filtro plisado

Los filtros de estrella se emplean en filtros simples y filtros dobles para el filtrado de líquidos. El tejido para tamiz forma la pieza central del filtro para líquidos. Se compone de un soporte y del tejido filtrante colocado sobre el mismo. El agua, el aceite, los lubricantes o el combustible líquido fluyen por el elemento filtrante de fuera hacia dentro, el medio filtrante retiene las partículas contaminantes, el líquido limpio sale por el filtro de estrella y se introduce en la instalación.
Gracias al plisado del medio filtrante compuesto de tejido de acero inoxidable, el filtro de estrella cuenta con una gran superficie de filtrado en un diámetro reducido. Esto permite unos intervalos de limpieza largos y usar mallas de tamiz finas con una pérdida de presión reducida. Los filtros de estrella alcanzan un grado de filtración de 10 a 250 micrómetros.
La pérdida de presión muestra el grado de contaminación del elemento filtrante. De forma opcional se puede incorporar también un indicador de presión diferencial. Para limpiar el elemento filtrante se debe desconectar la instalación con filtros simples o pasarse a la cámara del filtro en reserva accionando el mando de válvula cuando se usan filtros dobles.

Se elimina entonces la presión de la cámara del filtro sucia con el tornillo de purga, la tapa de la carcasa de la cámara del filtro desconectada se abre y se extrae el filtro de estrella en la horquilla del filtro. Para empezar, el elemento filtrante puede liberarse de partículas contaminantes grandes agitándolo. La suciedad adherida se elimina ablandándola y lavándola con una solución de limpieza y, en caso necesario, con una limpieza suave de alta presión. Para concluir la limpieza el elemento filtrante se sopla con aire comprimido. Después de un máximo de cuatro a cinco horas se puede volver a limpiar el filtro de estrella y colocarlo en la carcasa del filtro.
Cuando en el líquido que debe filtrarse hay una cantidad elevada de ferritas, se puede añadir un elemento magnético adicional al filtro de estrella. Este elemento magnético se compone de un imán con forma cilíndrica insertado en una barra de metal y se encuentra en el centro del elemento filtrante. Para la limpieza, antes de volver a montar el filtro de estrella, se desmonta el elemento magnético. Ahora se puede eliminar fácilmente la suciedad allí acumulada.

Datos principales sobre el producto

Cartuchos para filtros simples1.12.2, 1.78.1/1.58.1, BFB-P
Cartuchos para filtros dobles2.04.5, BFD, BFD-P
Elementos para filtros automáticos-
Grados de filtración
desde / hasta
10 µm - 250 µm*
MaterialTela metálica de acero inoxidable
Inserto magnéticoopcional
Dirección de flujo► [  ] ◄
Limpieza / SustituciónLimpieza manual
